Ваттметр

Ваттметр измеряет активную мощность. Результат отображается в ваттах. Ваттметр также показывает коэффициент мощности, вычисляемый по сдвигу между напряжением и током и их произведению. Коэффициент мощности — это косинус фазового угла между напряжением и током.

Последовательно нажимаем Simulate => Instruments =>Wattmeter, появится следующее изображение компонента:

Чтобы открыть свойства компонента нужно дважды щекнуть по нему левой кнопкой мыши

 Пример использования:

Задание: определить мощность рассеиваемую на резисторе R3 в следующей схеме

Решение:

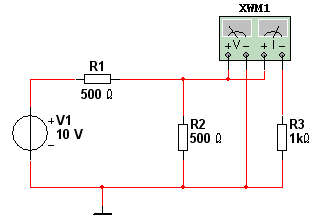

Собираем данную схему. Поключаем ваттметр.

После запуска расчета схемы, в свойстве ваттметра можно наблюдать показание мощности

Аналитический расчет

Находим эквивалентное сопротивление цепи и входной ток

Находим падение напряжения на параллельном соединении

Ток в цепи с R3

Мощность выделяемая на R3
