Логический конвертер

Последовательно нажимаем Simulate => Instruments => Logic Converter, появится следующее изображение компонента:

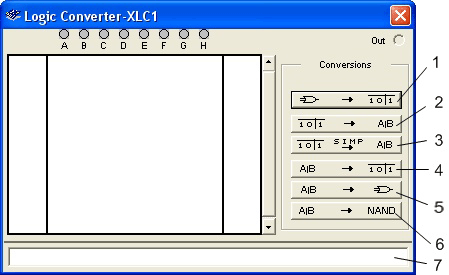

Чтобы открыть свойства компонента нужно дважды щекнуть по нему левой кнопкой мыши

1 - получение таблици истинность исследуемого преобразователя

2 - получение булева выражения, реализуемого устройством

3 - получение минимизированного булева выражения

4 - преобразование булева выражения в таблицу истинности

5 - получение схемы устройства на логических элементах без ограничения их типа

6 - получение схемы устройства на логических элементах И-НЕ

7 - окно для ввода булева выражения

 Пример использования:

Задание: Упростить выражение и реализовать логическое устройство на элементах И-НЕ

Решение:

Вводим данное выражение в форму. Выражение будет выглядеть так: ((A+BC)'A'C)'

Определяем таблицу истинности выражения путем нажатия на кнопку

Для упрощения выражения нажимаем на

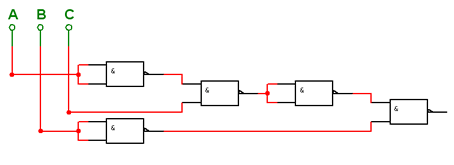

Моделируем схему. Нажимаем

Получаем
