Использование программы MULTISIM для моделирования электрических схем

• Основные настройки
  • Отображение схемы
  • Рабочая область
  • Толщина проводов
  • Стандарт символов

Отображение схемы

Последовательно нажимаем Options => Sheet Properties... , появляется следующее окно:

Component - настройка информации, которая будет отображатся вместе с компонентом

Net Names - нумерация проводов (Show all - показывать)

Color - цвет отображения схем

Рабочая область

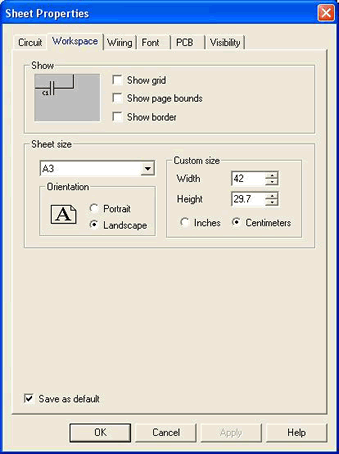

Последовательно нажимаем Options => Sheet Properties...Выбираем вкладку Workspace

Show grid - отображение сетки

Show page bounds - отображение оценочных линий

Show border - отображение границы

Sheet size - размер листа

Толщина проводов

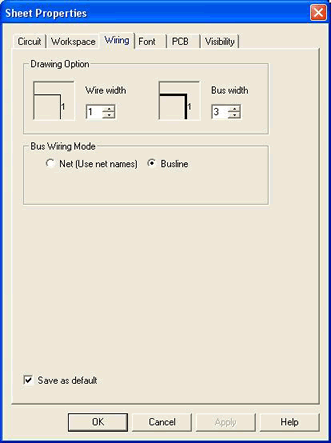

Последовательно  нажимаем Options => Sheet Properties...Выбираем вкладку Wiring

Wire wight - толщина  провода

Bus wight - толщина шины

Стандарт символов

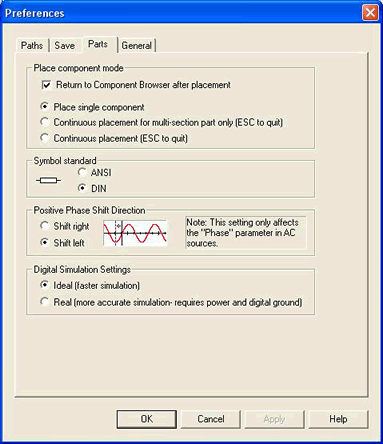

Последовательно нажимаем Options => Proferences...  Выбираем вкладку Parts

Выбираем в поле Symbol standart  значение DIN
